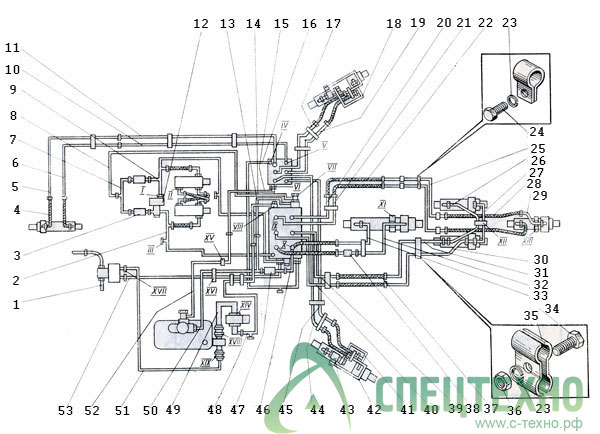

13.1100.000-06 | Гидроразводка для ЭО-2621 В-3/ЮМЗ
Гидроразводка
Номер детали Номер чертежа Наименование Количество
1 26.6710.000 Труба 1
2 13.1112.000-44-03 Труба 1
3 26.6796.100 Клапан разгрузочный 2
4 13.1100.10-01 РВД 12х25х550 10
5 13.1112.000-26 Труба/td> 1
6 13.1112.000-27 Труба 1
7 13.1112.000-39-03 Труба 1
8 13.1112.000-41-03 Труба 1
9 13.1112.000-42-03 Труба 1
10 13.1112.000-29 Труба 1
11 13.1112.000-28 Труба 1
12 26.6771.000 Клапан перепускной 1
13 13.1110.000-04-03 Труба 1
14 13.1111.000-23-03 Труба 1
15 13.1111.000-18 Труба 1
16 13.1111-20-03 Труба 1
17 13.1112.000-43-01 Труба 1
18 13.1112.000-64 Труба 1
19 13.1112.000-40-01 Труба 1
20 13.1112.000-07-01 Трубаtd> 1
21 13.1112.000-06-01 Труба 1
22 ЭО2621 АВ-231-4000-04 РВД 20х1450 2
23 6402.10 Палец 17
24 7798.10.20 Втулка 10
25 13.1111.000-25 Труба 2
26 13.1112.000-58-01 Труба 1
27 13.1112.000-59 Труба 1
28 ЭО-2621АВ-Р231-4000 РВД 20х850 2
29 13.1111.000-10 Труба 1
30 13.1111.000-08-01 Труба 1
31 13.1111.000-05-01 Труба 1
32 13.1111.000-13 Труба 1
33 13.1111.000-09 Труба 1
34 7798.10.25 Болт 3
35 03.6700.011 Скоба 8
36 5915.10 Гайка 4
37 ЭО-2621АВ-231-4000-03 РДВ 20х1050 4
38 13.1105.000-01 Дроссель 1
39 13.1111.000-11-04 Труба 1
40 13.1111.000-19-04 Труба 1
41 13.1112.000-56 Труба 1
42 13.1112.000-55 Труба 2
43 26.3130.000-01 Гидрозамок 2
44 13.1112.000-51-01 Труба 1
45 13.1112.000-50-1 Труба 1
46 13.1112.000-54-02 Труба 1
47 26.6796.100-01 Клапан разгрузочный 3
48 13.1111.010-15-03 Труба 1
49 26.3125.000-01 Патрубок 1
50 13.1110.010-02-03 Труба 1
51 26.4702.000Б Труба 1
52 13.1111.00-17-02 Труба 1
53 13.1111.000-21-04 Труба 1
