| Наименование |
Номер чертежа |
Вес (кг) |
Цена в руб. |
| Отвал (с ножами) |
26.5550.000 |
330 |
|

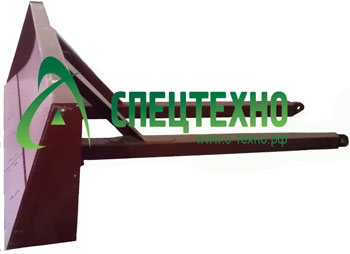

Отвал — рабочий орган экскаваторов ЭО-2621 В-3, ЭО-2621 В-2 МТЗ, ЮМЗ используемый для разработки грунтов, снегоуборочных работ, а также для разгрузки колёс трактора при выполнении экскаваторных работ.
Представляет собой сварную металлическую конструкцию коробчатого сечения. Вдоль нижней кромки отвала прикреплены (болтами и гайками) три ножа, на каждом ноже отвала шесть зенкованных отверстий. По бокам отвала приварены щёки, предназначенные для препятствования рассыпанию перемещаемого материала.

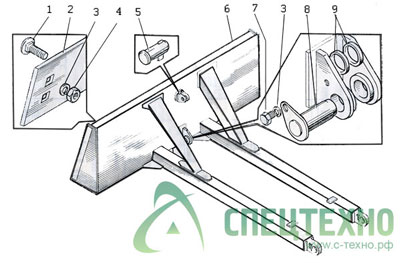

26.5550.000 | Отвал
| Номер детали |
Номер чертежа |
Наименование |
Количество |
| 1 |
7786.16.45 |
Болт |
18 |
| 2 |
03.5501.013 |
Нож |
3 |
| 3 |
6403.16 |
Шайба |
19 |
| 4 |
5915.16 |
Гайка |
18 |
| 5 |
03.5500.200 |
Палец |
1 |
| 6 |
26.5551.000 |
Отвал |
1 |
| 7 |
7798.16.30 |
Болт |
1 |
| 8 |
03.5500.100 |
Палец |
1 |
| 9 |
03.5700.007 |
Кольцо |
2 |
|
